高效電磁加熱器 電磁感應專用扼流圈 的制作方法

一、電磁加熱圈原材料
高溫線、高溫板（環氧板）、熱縮管（φ4～φ6）、502膠水、尼龍扎帶、線鼻子（圓口4～6、開口4～5）、鹽酸、錫條

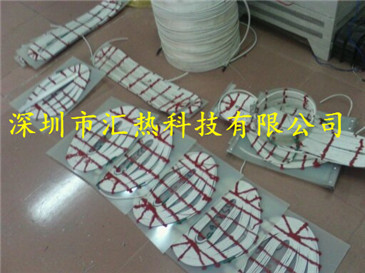

二、工具
電感表、剪刀、錫爐、壓線鉗、剝線鉗、短柄螺絲刀、筆等

三、原始電熱圈基本數據的含義 如：φ145×80  1800W  220V a、φ145×80指原電熱圈直徑145mm，寬度80mm； b、1800W指電熱圈功率； c、220V指電熱圈電壓 .

四、電磁加熱圈的制作 1、制作電磁加熱圈周長的計算 L＝（原電熱圈直徑φ＋17×2）×π＋25mm

注：17mm指高溫棉厚度；25mm指粘貼電磁圈的長度
    原電熱圈直徑＝炮筒外直徑
舉例說明：
1.原電加熱器數據是φ145×80  1800W 220V L＝（145＋17×2）×π＋25mm＝179×3.14＋25＝562＋25;
2、按所計算數據裁剪環氧板;
3、將環氧板用 502膠水貼接成圓圈，并按圖示樣式鉆孔，穿好扎帶 ;
4、逆時針方向纏繞高溫線，適時測量線圈的電感量，線圈繞至所需的電感量（參見第五點），用扎帶固定好高溫線，高溫線兩端各 留10cm，套上線標
